2021年湖北省技能高考汽车维修类技能考试大纲

一、考试性质

2021年湖北省普通高等学校招收中等职业学校毕业生技能高考，汽车维修类技能考试(含专业知识、技能操作考试)，是由中等职业学校(包括中等专业学校、职业高中、技工学校和成人中专)相关专业毕业生参加的选拔性考试，汽车维修类技能考试的专业知识、技能操作考试，应当具有一定的信度、效度和必要的区分度。

二、考试依据

(一)依据《国家职业技能标准(2014 年修订)》(人社厅发〔2014〕62 号，2014 年 5 月 9 日公布施行)。

1.职业(工种)名称：汽车维修工

(1)职业定义：使用工、夹、量具，仪器仪表及检修设备进行汽车的维护、修理和调试汽车的人员。

(2)职业等级：初、中级(国家职业资格五级、四级)，职业编码：4-12-01-01

(3)职业能力特征：具有一定的学习、计算和表达能力;具有一定的空间感和形体知觉;手指、手臂灵活，动作协调。

(二)参照首批《中等职业学校专业教学标准(试行)》中华人民共和国教育部

公布(教职成厅函〔2014〕11 号);第二批《中等职业学校专业教学标准(试行)》(教职成厅函〔2014〕48 号)。

1.中等职业学校汽车制造与检修专业教学标准，专业代码：051700;

2.中等职业学校汽车电子技术应用专业教学标准，专业代码：051800;

3.中等职业学校汽车运用与维修专业教学标准，专业代码：082500;

(三)《湖北省职业教育汽车运用与维修技术专业中高职衔接教学标准(试行)》，

湖北省教育厅，2016 年 12 月 27 日。

(四)《中华人民共和国标准化法》最新颁布施行的汽车维修质量检验技术国家标准与行业标准。

1.《汽车修理质量检查评定方法》GB-T 15746-2011

2.《汽车维修术语》GB/T 5624-2005

3.《汽车维护、检测、诊断技术规范》GB/T 18344-2016

4.《汽车发动机大修竣工技术条件》GB/T3799.1-2005和GB/T3799.2-2005

三、考试办法

汽车维修类专业技能考试包括专业知识考试、技能操作考试两部分。

总分为490分，其中专业知识考试为150分，技能操作考试为340分，具体见表1。表1 技能考试信息一览表

四、考试内容与评分办法

以形成的中职毕业生从业能力为立足点，实现技能考试内容与中职毕业生从业技能的需要相互兼容，在识记、理解、运用、综合运用各个层面，充分融合专业知识和技能操作的职业技能要素，合理运用专业知识考试、技能操作测量手段，将专业知识融入技能操作考试内容，将技能操作融入专业知识考试内容。

第一部分 专业知识考试内容

一、汽车概论与机械基础

(一)汽车概论

1.了解汽车分类及车辆识别号(VIN)的组成、意义和作用;

2.了解车辆的主要性能参数和主要结构参数;

3.应知汽车的总体构造和行驶原理;

4.掌握发动机的基本术语;

5.掌握四冲程汽油机和柴油机的基本工作原理;

6.掌握汽车发动机、底盘、电气系统的基本组成和特点;

7.了解车身的主要结构形式和其他附件;

(二)汽车机械基础

1.应知制图国家标准的基本规定及制图的基本知识;

2.掌握汽车视图的投影规律，了解基本体的表达和识图;

3.应知汽车常用燃料、润滑油料、工作液的性能和选用。

二、汽车发动机维修

1.应知发动机维修作业安全知识;

2.掌握发动机类型、基本结构、工作原理及性能要求;

3.掌握活塞连杆组基本结构及工作原理，会检查及选配活塞连杆组组件;

4.掌握曲轴飞轮组基本结构及工作原理，会检查及选配曲轴组件;

5.掌握配气机构基本结构及工作原理，会检修配气机构常见故障;

6.掌握冷却系基本结构及工作原理，会诊断及检修发动机冷却系统故障;

7.掌握润滑系基本结构及工作原理，会诊断及检修润滑系统常见故障;

8.掌握进、排气系统基本结构及工作原理，会诊断及检修进、排气系统常见故障;

9.掌握电控燃油供给系统基本结构及工作原理，会诊断及检修电控汽车燃油供给系统常见故障;

10.了解发动机电控系统基本组成、作用、常见结构及基本工作原理。

三、汽车底盘维修

1.应知底盘维修作业安全知识;

2.掌握底盘各总成部件组成、作用及基本工作原理;

3.掌握离合器基本结构及工作原理，会诊断及检修离合器故障;

4.掌握手动变速器基本结构及工作原理，会诊断及检修手动变速器故障;

5.掌握万向传动装置基本结构及工作原理，会诊断及检修万向传动装置故障;

6.掌握主减速器和差速器基本结构及工作原理，并会进行基本的检查及调整;

7.掌握行驶系基本结构及工作原理，会诊断及检修常见悬架故障;

8.掌握汽车转向系基本结构及工作原理，会诊断及检修机械和液压转向器故障;

9.掌握制动系基本结构及工作原理，会诊断及检修制动系统故障;

10.应知轮胎的基础知识、会检查及选用轮胎;

11.了解自动变速器基本组成、作用。

四、汽车电子与电器维修

(一)汽车电工电子基础

1.应知电路基础知识，掌握电路的串并联关系及计算;

2.应知交流电路的基本概念，掌握交流电路的计算及测量;

3.应知三相交流电路的基本概念，掌握三相交流电路的相关计算;

4.应知电磁相互作用的原理，掌握电磁继电器、直流电动机、步进电动机、发电机、点火线圈等工作原理及应用;

5.应知电子电路基础知识，应知常用半导体器件的类型、特性、应用和测量，掌握各种半导体器件在汽车上的应用。

(二)汽车电气维修

1.掌握蓄电池的结构与原理，会汽车蓄电池的检测与维护;

2.掌握发电机的作用和结构，会汽车发电机的检测与维护;

3.掌握启动机的结构、工作原理，会诊断及检修启动机故障;

4.掌握点火系统的结构、工作原理，会诊断及检修汽车点火系统故障;

5.应知汽车电路图的种类，能识别电路图中常见图形符号的含义，具备汽车电路

图的基本识读方法;

6.掌握汽车前照灯的结构和调整方法，会汽车照明系统电路图的识读和电路检修;

7.掌握汽车信号电路的组成和工作原理，会汽车信号系统电路图的识读和电路检修;

8.掌握汽车仪表电路的原理，能对汽车仪表电路进行检测;

9.掌握汽车报警灯电路的原理，能对汽车报警灯电路进行检测;

10.掌握汽车雨刮器与玻璃清洗装置的组成和工作原理，会检测汽车雨刮器与玻璃清洗装置;

11.应知汽车电动车窗、电动后视镜、中控锁系统的组成和工作原理，会解决相关设备简单问题;

12.应知汽车音响设备的组成和电路原理。

(三)汽车空调检修

1.掌握汽车空调系统基本结构及制冷循环工作原理;

2.掌握汽车空调系统中冷凝器、干燥器、膨胀阀、蒸发器等部件结构及工作原理;

3.掌握汽车空调暖风装置组成及工作原理;

4.掌握汽车空调系统配风方式及工作原理;

5.掌握汽车空调系统的日常保养及定期维护知识;

6.应会用空调歧管压力表、真空泵、制冷剂漏气检测仪、空调自动加注机等工具与设备;

7.应会汽车空调制冷系统制冷剂回收和加注;

8.应知空调系统部件拆装工艺及注意事项。

五、汽车维修工操作知识

1.掌握汽车维修相关安全和环保知识;

2.掌握汽车修理基本工艺知识;

3.掌握汽车零件部件拆装及检验工艺知识;

4.应知汽车故障诊断及排除相关工艺知识;

5.应会新车的检验与维护;

6.应会日常维护与保养;

7.应会定期(如：一级、二级)维护与保养;

8.应会汽车机械部件拆装。

六、试卷结构及分值分配

专业知识考试用计算机辅助方式进行，考试时间为 60 分钟，满分为 150 分，具体见表 2。

表 2 专业知识考试信息一览表

七、专业知识考试样题(详见附件1)。

第二部分 技能操作考试内容与评分办法

一、发电机拆装与检查(现场实操)

依据考核工单要求，利用操作台上提供的工具、设备完成汽车用 12V 三相交流发电机的检查、分解、部件测量、组装等工作。考察内容包括：检查、测量方法，拆卸、装配流程，工具、量具选用，数据记录，数据分析判断、汽车充电系统相关知识运用等。考核工单由发电机拆装检测、专业知识拓展两部分组成;其中发电机拆装检测考察范围为：准备工作、发电机分解、清洁、转子测量、定子测量、碳刷组检测、整流器检测、发电机装配、装配后检验等，专业知识拓展考察范围为：发电机结构原理的

理解、整流原理、汽车 12V 充电系统电路、充电系统故障判断等。考试时间 60 分钟; 总分 170 分，包括现场评分 70 分和考核工单分值 100 分。

1.完成发电机拆装，注意分解部件合理摆放;

2.完成交流发电机的检测，包括不解体、解体后的检查;

3.正确操作和简单维护发电机;

4.安全文明规范操作;

5.技能操作要求、评分办法(见表 3)。

表 3 发电机拆装与检查考试现场评分标准

6.考核工单样题(见附件2)。

二、同步器检测与安装

要求合理选择工具和量具，完成爱丽舍 1.6L 手动变速箱五档同步器的检测与安装。包括现场分 32 分和考卷分 58 分，合计 90 分。

1.工具及量具选择：合理选择工具、量具等。

2.记录：规范使用塞尺测量并进行记录。

3.同步器的安装：按照维修手册工艺安装，包括五档齿轮的安装、五档同步器的安装、轮毂的安装、定位销的安装、第二轴螺母的安装等，做到熟练无误。

4.规范安全操作。

5.技能操作要求、评分办法。(见表4)。

表4 同步器的检测与安装现场评分标准

6. 考核工单样题(见附件3)。

三、机械零部件测量(二抽一)

包括“发动机气缸测量”和“曲轴测量”两个操作项目，根据抽签的工位进行一项操作。

1.发动机气缸测量

(1)规范使用游标卡尺，会清洁与校零、测量、读数以及存放;

(2)规范使用千分尺，会清洁与校零、测量、读数以及存放;

(3)规范使用百分表，会清洁与校零、测量、读数以及存放;

(4)做到安全文明操作;

(5)技能操作要求、评分办法(见表 5)。

表 5 发动机气缸测量评分标准

(6)考核工单样题(见附件4)

2.曲轴测量

(1)工、量具的操作要求同发动机气缸测量一致;

(2)做到安全文明操作;

(3)技能操作要求、评分办法(见表6)。

表 6 曲轴测量现场评分标准

(4)考核工单样题(见附件5)。

四、技能操作考试样题(详见附件2、附件3、附件4、附件5) 五、技能考试仪器设备或工具(详见附件6、附件7)

附件 1：专业知识考试样题

附件 2：发电机拆装与检查考试样题附件 3：同步器检测与安装考试样题附件 4：发动机气缸测量考试样题附件 5：曲轴测量考试样题

附件 6：主要实操设备及工具清单附件 7：技能考试仪器设备或工具

附件 1：专业知识考试样题(满分 150 分，考试时间 60 分钟)

一、判断题(每题2分，共计60分。正确打√;错误打×。)

1.把曲轴转一圈(360°)，活塞在汽缸内上下往复运动四个行程，完成一个工作循

环的内燃机称为四冲程内燃机。(×)

2.柴油的着火性差，易导致柴油机工作粗暴。柴油的着火性用辛烷值表示。(×)

3.直线的投影可由属于直线的两点的投影来确定。(√)

4.发动机润滑油中，添加剂可弥补和改善基础油性能方面的不足。(√)

……………………………………………………

二、单项选择题(每题3分，共计90分)

1.内燃机按照完成一个工作循环所需的行程数可分为( B )

A.单行程和多行程 B.四冲程和二冲程

C.四冲程和单行程 D.二冲程和单行程

2.活塞由上止点运动到下止点，活塞顶部所扫过的容积称为( B )

A.燃烧室容积 B.气缸工作容积

C.发动机排量 D.气缸总容积

3.十六烷值用来表示柴油的( A )性能。

A.发火 B.蒸发

C.低温流动 D.燃烧

…………………………………………………

附件 2：发电机拆装与检查考试样题

工作任务：

客户车辆充电异常，由技师诊断初步确定发电机存在故障，请根据工单要求完成发电机的各项检

查。并将测量数据、检查结果记录在以下工单对应位置，并完成知识拓展相关问答题。

一、发电机拆装检测

二、专业知识拓展

1.将左侧发电机部件与右侧对于的功能连接起来

2.车辆怠速时，灯泡暗淡最有可能是以下哪项故障引起的( )。

A.蓄电池电压低 B.发电机输出电压低

C.传动皮带过度张紧 D.A和B

附件3：同步器检测与安装考试样题说明：

1.本工位为同步器检测与安装。

2.本试卷由4部分组成：工具清点和校准、间隙测量、数据处理和判断、工位整顿。

3.请按照试卷要求，由前往后完成规定操作，并将操作结果以及测量数据填写在试卷对应位置。

一、工具清点和校准

1.清点操作台上的工具，将工具的名称、规格、数量填写到下表。

2.将以上需要校零的工具名称记录在以下留白处，并完成工具的校零，记录校零后的误差。

二、间隙测量

同步器的检测，请根据下表的提示，确定合适的测量位置，选用正确的测量工具完成测量，并将测量数据记录下表。

(单位：mm)

三、数据处理和判断

请结合上表中所测得的数据，按照以下题目的要求进行数据处理、分析和判断。

1.根据以上数据，判断同步器摩擦环是否能继续使用? (在选项后括号内打勾)

能继续使用( ) 不能继续使用( ) 四、工位整顿。

附件 4：发动机气缸测量考试样题

一、说明：

1.本工位检测气缸体。

2.本试卷由3部分组成：工具清点和校准、零件测量计算和判断、工位整顿。

3.请按照试卷要求，由前往后完成规定操作，并将操作结果以及测量数据填写在试卷对应位置。

二、工具清点和校准

1.清点操作台上的工具，将工具的名称、规格、数量填写到下表。

2.将以上需要校零的工具名称记录在以下留白处，并完成工具的校零，记录校零后的误差。

三、零件测量、计算及判断

1.气缸体的测量 为计算气缸体的圆度、圆柱度;请根据下表的提示，确定合适的测量位置，选用正确的测量工具完成测量，并将测量数据记录下表。

发动机气缸测量过程记录单 (单位：mm)

注：(1)该记录表由学生填写，作为考核评分依据;

(2)所有长度单位统一为 mm，测量数据精确到小数点后三位;

(3)填写该表时间记入考试时间。

2.根据以上数据，判断气缸体是否能继续使用? (对比给定的标准值，做出详细的判断。)

四、工位整顿

附件 5：曲轴测量考试样题一、说明：

1.本工位检测曲轴，工、量具的操作要求同发动机气缸测量一致;

2.本试卷由3部分组成：工具清点和校准、零件测量计算和判断、工位整顿。

3.请按照试卷要求，由前往后完成规定操作，并将操作结果以及测量数据填写在试卷对应位置。

二、工具清点和校准

1.清点操作台上的工具，将工具的名称、规格、数量填写到下表。

2.将以上需要校零的工具名称记录在以下留白处，并完成工具的校零，记录校零后的误差。

三、零件测量、计算和判断

1.曲轴主轴颈的测量，为确定曲轴主轴颈的磨损状况，请选用正确的测量工具在合适的测量位置，完成测量，并将测量数据记录下表。

曲轴测量过程记录单

注：(1)该记录表由学生填写，作为考核评分依据;

(2)所有长度单位统一为 mm，测量数据精确到小数点后三位;

(3)填写该表时间记入考试时间。

2.根据以上数据，判断曲轴是否能继续使用? (对比给定的标准值，做出详细的判断。)

四、工位整顿

附件 6：主要实操设备工具清单

附件 7：技能考试仪器设备或工具

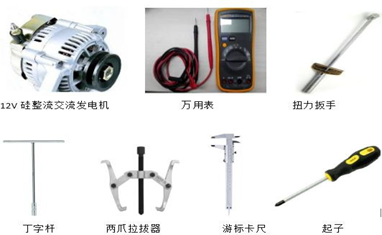

(一)发电机拆装与检查仪器设备及工具图

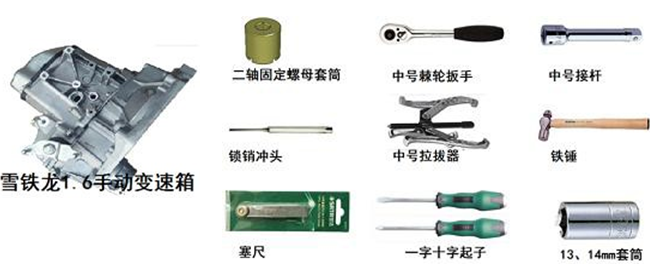

(二)同步器检测与安装考试设备及工具图

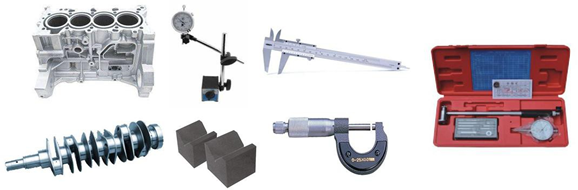

(三)机械零部件测量仪器设备或工具图
